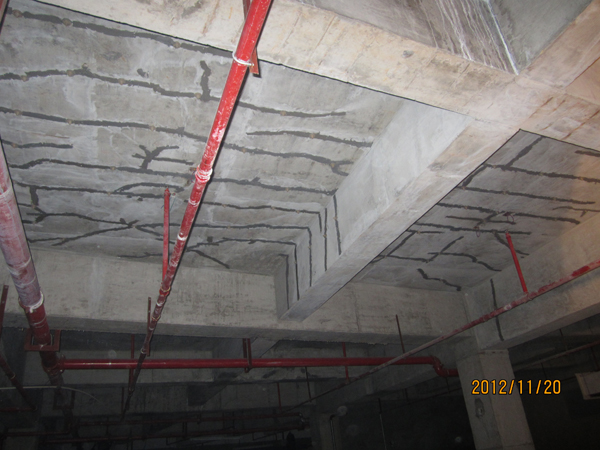

1、裂缝灌浆施工工艺流程图: 搭设施工工作平台→确认灌浆裂缝和不密实部位→构件裂缝混凝土表面处理→安装灌浆嘴→封闭裂缝表面→密封效果检查→配制灌浆材料→灌浆→结束封口→效果检验→清除灌浆嘴→表面复原 (1) 搭设施工平台 用脚手架等搭设施工平台,确保施工平台稳固、安全、实用。 (2) 裂缝的检查及标注 裂缝灌浆前,必须查清裂缝发生的部位及裂缝宽度、长度、深度和贯穿情况,并了解裂缝含水及渗漏情况,并做好记录和标志,以便做好各项准备工作。 (3) 裂缝清理及表面处理 对需处理的裂缝,将裂缝表面两侧3cm~4cm范围内的灰尘、浮浆用手铲、铁锤、钢刷、毛刷依次处理干净,视情况,用吹风机把裂缝中的杂质吹去,如遇裂缝部位不够干燥,采用喷灯烘干,将构件表面整平,凿除突出部分,然后清除裂缝周围的污渍,清洗时注意不要将裂缝堵塞。如有必要,视情况沿裂缝开“V”型槽,同样要清理干净“V”型槽至无浮尘、无松动颗粒和无污渍。 (4) 标定灌浆点位 用钢卷尺沿裂缝走向测量并标定灌浆点位,根据裂缝走向、缝宽等具体情况,确定灌浆点位间距为15~40cm。 (5) 埋设灌浆嘴 根据裂缝宽度、大小、长度埋设灌浆嘴,间距一般为15~40cm,宽缝疏布置、微细缝密布置,深缝宜密布置,浅缝宜疏布置,在裂缝交叉处、较宽处、端部及裂缝贯穿处应布置,实际情况视现场而定。 (6) 裂缝封闭 封缝表面封闭是为防止浆液外漏,保证灌浆压力,使浆液在压力作用下能渗入裂缝深部,以保证灌浆质量。为使混凝土缝隙完全充满浆液,并保持压力,同时又保证浆液不大量外渗,必须对已处理过的裂缝表面用环氧浆基液沿裂缝走向从上而下或从一端到另一端均匀涂刷,先沿缝两侧约50mm清洗,用环氧基液沿缝走向骑缝均匀涂刷,然后用封口胶泥封闭。注意避免出现气泡,封缝是灌浆成功的关键,裂缝封闭工序应细心。 (7) 检查封缝效果 裂缝封闭后养护一段时间且待封缝胶泥有一定强度后,进行压气试漏,检查封缝和灌胶底座密闭效果,漏气处应予修补密封至不漏为止。 (8) 配制浆液 化学灌浆材料为双组份材料,先配制好主剂和固化剂,按照不同浆材的配比配制浆液,浆液一次配制数量,根据每次灌浆施工估算用浆量,据此估算需配制的浆液量,应根据凝固时间及进浆速度确定。(9) 灌浆 待封缝胶泥固化并有一定强度后,将浆液用高压灌浆机或注浆器从灌浆嘴灌入裂缝中。灌浆是整个化学灌浆处理裂缝的中心环节,须待一切准备工作完成后再进行。灌浆操作程序如下: ①灌浆前对整个灌浆系统进行全面检查,在灌浆机具运转正常,管路畅通情况下,方可灌浆。
